Cara Membuat Lab Aktivity Cisco Packet Tracer
Cara Membuat Lab Aktivity Cisco Packet Tracer
Sebelum masuk ke tutorial alangkah baiknya kita hasru tau apa sih itu Cisco Packet Tracer?
Pengertian :
Packet Trascer adalah Simulator alat-alat jaringan Cisco yang sering digunakan sebagai media pembelajaran dan pelatihan dan juga dalam bidang penelitian jaringan kompter.program ini dibuat oleh cisco system dan disediakan gratis untuk fakultas,siswa dan alumni yang telah berpartisipasi di cisco networking academy.
kegunaan:
Packet Tracer biasanya digunakan siswa cisco networking academy melalui sertifikat cisco certified network associate(CCNA)Dikarenakan batasan pada beberapa fiturnya,software ini digunakan hanya sebagai alat bantu belajar,bukan sebagai pengganti cisco router dan switches.
fungsi:
untuk merancang sebuah sistem atau topologi jaringan yang akan di terapkan pada dunia nyata/kerja,karena kalau kita merancang topologi jaringan tanpa aplikasi seperti ini bisa membutuhkan biaya yang mahal.
sekarang kita masuk tutorial :
hal yang harus dibutuhkan adalah
-PC/laptop
-Aplikasi packet Tracer
1. langkah pertama yaitu kita dengan membuat sebuah topologi terlebih dahulu seperi gambar dibawah:
nah setelah terbentuk sebuah topologi disini kita harus menyimpan terlebih dahulu topologinya untuk nanti kita jaadikan sebagai soal
sebagai contoh kita kasih nama file tersebut dengan nama filemetahan.pkt. setelah itu kita konfigurasi switch terlebih dahulu dengan perintah.
Switch>en
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#int
Switch(config)#interface vlan1
Switch(config-if)#ip add
Switch(config-if)#ip address 192.168.100.1 255.255.255.0
Switch(config-if)#no sh
Switch(config-if)#
%LINK-5-CHANGED: Interface Vlan1, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan1, changed state to up
setelah kita konfigurasi switch selanjutnya kita konfigurasi di PC-Nya dengan Cara klik PC>Desktop>>IP configuration lalu masukan ip 192.168.100.2 sm 255.255.255.0
setelah itu lakukan hal yang sama pada PC 2 dengan memasukan ip 192.168.100.3 sm 255.255.255.0
setelah semua terkonfigurasi kita akan save terlebih dahulu untuk nantinya dijadikan jawaban sebagai contoh saya disini menyimpan dengan nama filejadi.pkt
nah setelah di save kita akan mulai membuat kuis caranya dengan klik wizard aktivity yang ada dibagian kiri atas pada halaman aplikasi packet tracer yg berada di bawah tulisan view.
setelah di klik maka tampilan akan seperti di bawah
setelah itu klik di bagian intruksi ,nah dibagian ini harus edit html dengan cara mengunjungi situs ini https://html-online.com/editor/ nah disini kita bisa edit intruksi apa saja yang harus di kerjakan dlam lembar kuis nanti seperti contoh :
seperti gambar di atas disitu saya mengetik intruksi untuk pengerjaannya yang harus di copy yaitu htmlnya. dan setelah kita isi intruksi selanjutnya kita masuk ke answer network.

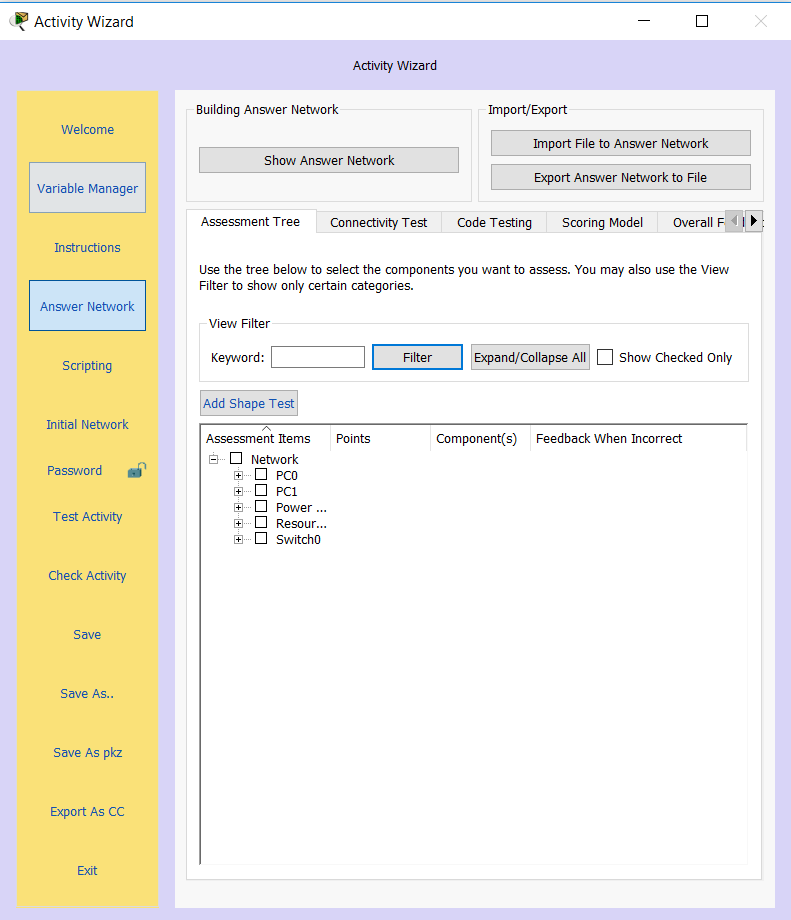

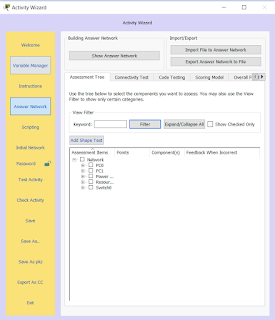

nah setelah kita masuk ke answer netwok kita harus mengimport terlebih dahulu file yang telah di konfigurasi yaitu file jadi yang telah di save tadi.
selanjutnya kita ceklis mana saja yg telah kita konfigurasi tadi di topologinya seperti contoh di bawah
setelah itu kita masuk ke initial network dimana disini kita harus import file mentahan tadi untuk dijadikan soal.
setelah itu kita save as dengan nama latihan lab aktivity
selanjutnya kita tes apakah jadi lab aktivity yang kita buat
jika sudah jadi maka tampilan asigment akan seperti ini
nah selesai untuk lebih detailnya kalian bisa tonton di youtube chanel kami
https://www.youtube.com/watch?v=WFK6dsITqWA masih banyak tutorial cisco lainnya di chanel kami
jika bermanfaat silahkan di share :)
